电能质量分析仪简明操作指导书Energy Platform EP1 三

---电能质量分析记录仪操作指导书

Energy Platform EP1 电能质量分析记录仪能够监测如下配电方式 :

• 单相

• 分相

• 3 相三角型

• 3 相 Y 型

• 3 相 2 瓦三角型

• 2 ½ Element without Vb

• 2 ½ Element without Vc

3 相 Y 型，3 相三角型和分相在本快速手册有详细描述。其他类型，请参考

Energy Platform EP1 手册（操作指导书）完整版。

3 相 , 4 线 Y 型接线---电能质量分析仪怎么使用

A,B,和 C 通道用于连接电压和电流探头。中置线共用为这三个通道参考所用。本图还显示了使用 D 通道作为一个差分输入测量中置线对地的电压。中置线对地的测量很重要但是选项。

3 相 ( 浮地或接地 ) 三角型接线

下图显示了 3 相 2- 瓦特角型连接，使用相通道为 A-B-C。电流探头连接到 A 和 B 通道 。

分相和开放三角型接线

在进行分相连接测量时，同时使用 A 通道和 B 通道进行电压线和电流钳的连接。中置线被选为测量的参 考点下图同时显示了使用 D 通道做为差分输入，此时用来测量中置线和地线之间的电压。

该电能质量分析记录仪仪器电源开启后首页屏幕显示如上图。屏幕上方显示的是状态信息。

包括：监测状态（开，关，警告）监 测到的电路类型；记忆卡状态（没插入卡或存储百分比）；数据文件名称；存储的波形周期数目（事件活动 说明）；存储的日志记录数目（定期定时存储参数）；钟表显示实时时间。

第一排图标表示的是实时多用表，显示瞬时发生的参数数值。

第二排图标显示的是存储数据，以及通过趋 势图、事件波形图和有效值图表或用户自选参数的报警器面板的状态 （正常，超出限值） 所给出的报告。 同样，第二行还有对仪器参数进行设定的图标，由此可以设定时间，日期，语言，LCD 参数及对触摸屏进 行设定。

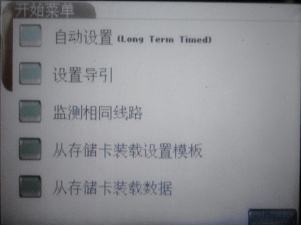

屏幕底部的一个按键是开始菜单，按此按键开始监测现有的设置，也可以从记忆卡中调出存储的设置， 或进行从新设置，不论是在自动设置模式下还是在逐步的向导模式下。

其他仪器设置

功能，比如时间 / 日期，选择语言，通讯接口设置，从仪器的设置菜单可以更改 LCD 设置，也可以 格式化记忆卡。在屏幕首页点击“PREFERENCES”图标就可进入此菜单。

实时测量模式

示波器模式

示波器模式功能就像一个示波器，可以同时显示 8 通道的电压和电流的实时 波形，逐秒刷新。波形的颜色显示可由用户编辑。示波器模式可提供有效值的文本显示，垂直分辨 率和频率。

表计模式

多用表模式功能就像一只真有效值电压表和一只真有效值钳型电流表。电压和电流的测量，在表计 模式屏幕以文本和图标两种模式显示。

谐波模式

谐波模式显示幅值和每一相的基波到 63 次谐波，以图标和文本显示。用户可以选择想要的参数来 显示谐波（V,I,W），也可以选择通道（A,B,C,D）以 5Hz 幅度放大。设置条件，比如显示谐波和 / 或 子谐波以及显示谐波数量，设置基本或确切数值的缩放比例，并且以表格的形式做一个谐波量和相

角的列表。

相量图

相量屏幕显示，标示的相与电压和电流在基频条件下角度的关系，傅里叶分析的结果。相量图显示 所有通道电压和电流相量。此功能类似一个相角表，他能显示系统的不平衡条件以及提供文本文件 的信息。如果监测连接是正确的话，相角显示也可以印证。生动的转动的模拟相量演示图，演示阻性、 容性和感性负载的相位关系。
