9 单功能测量
任何测量的持续时间是可以自定义的。相关测试可以通过点击START/STOP来启停。 对于单功能测量没有预设限值。因此对单 功能测量值也没有一个判断结果。
具有保存功能和预选(ME)装置的测量程序如果要将单个测量值保存到数据库中选定的(ME)设备中（请参见第6节），则建议执行以下步骤。
1 通过按MEM键来激活数据库视图 （MEM导航）。
2 选择(ME)设备或其ID编号，用滚动键进行以下测量。
3 通过按ESC键或启动/停止键返回到测量视图。
4 在被测对象开机之前，使用启动/停止键开始测试。右侧显示的测 量值记录符号。 每次按下此键时， 当前显示的值将被保存到剪贴板中 并且在符号中显示的数字增加了1。
5 在使用启动/停止键完成测试 前，请先将被测对象关机。将出 现“另存为”符号（包含保存到剪贴板的测量值数的软盘图标）。
6 如果现在按下保存符号，显示器 将切换到SAVE视图，其中将突出 显示预选的(ME)设备
7 再次按下保存符号后，将显示确认存储成功。同时，显示器返回到测量视图
保存功能和ME（后续）装置的测量程序
作为上述步骤的等效方案，您可以从步骤4 开始，在测量完成后，将结果分配给包含在数据库中的(ME)设备或它的ID号： 通过手动选择ID并通过字母数字键盘输入ID，或通过扫描条形码。
9.1 RPE – 保护等级1类设备的保护导体电阻测试
1 SECUTEST ST BASE(10) / SECUTEST ST PRO / SECULIFE ST BASE
2) SECULIFE ST BASE25
3) 所选的补偿值被长久存储到存储器中，并适用于在选择器开关 位置 A1 ... A9
4) 也可以通过EL1, VL2E, AT3 适配器, AT16DI/AT32DI进行连接
9.2 RINS – 保护等级1类设备的绝缘电阻测试
9.3 RINS – 保护等级2类设备的绝缘电阻测试
9.4 IPE – 保护导体电流
2) 仅适用于使用测试插座供电的被测对象 不适合使用AT16DI 或者AT32DI 适配器的测量
在测试所有泄漏电流前, 请在设置菜单检 查测试参数„Ref. voltage L-PE“ 及 „Testingfreq. Alt“ 是否设置正确, 参见11章
9.5 IT – 接触电流
1 也可以通过 AT3-IIIE, AT3-IIS, AT3-II S32, AT16DI/AT32DI 进行连接
2 仅适用于使用测试插座连接的被测对象 不适用于使用 AT16DI 或者AT32DI 适配器的测量
在测试所有泄漏电流前, 请在设置菜单检 查测试参数„Ref. voltage L-PE“ 及 „Testingfreq. Alt“ 是否设置正确, 参见11章
9.6 IE – 设备泄漏电流
在测试所有泄漏电流前, 请在设置菜单检 查测试参数„Ref. voltage L-PE“ 及 „Testingfreq. Alt“ 是否设置正确, 参见11章.
➭ 将被测对象接到测试插座上
➭ 使用表笔P1充分接触被测对象与保护导 体没有连接的导电部分。
➭ 对于有应用部分的被测对象: 还需使用 表笔P1对其应用部分短路输入进行测量

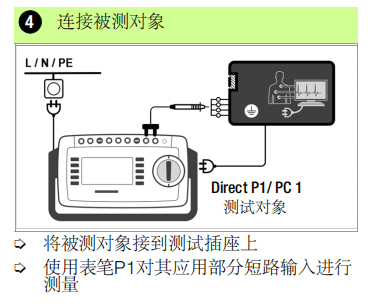

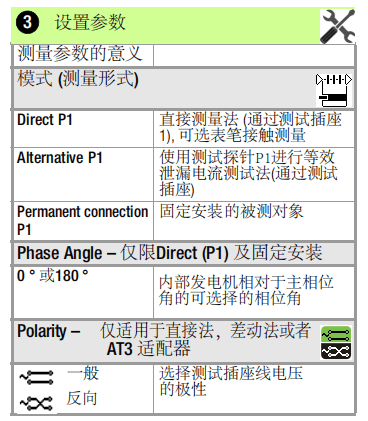

9.7 IA – 应用部分的泄漏电流
在进行所有泄漏电流测试前，请确保设 置菜单中测量参数„Ref. voltage L-PE“ and „Testingfreq. Alt“ 已经设置准确了。请参见 章节 11。
9.8 IP – 患者漏电流
在进行所有泄漏电流测试前，请确保设置 菜单中测量参数„Ref. voltage L-PE“ and „Testingfreq. Alt“ 已经设置准确了。请参见 章节 11。
9.9 U – 表笔测电流
➭ 将被测对象接到测试插座上
➭ 用P1测试探针接触不接地输出从而保护 特低电压。
➭ 选择线路电压极性 特殊情况: 固定安装的被测对象
9.10 U – 测量电压 SECUTEST ST PRO 及 SECULIFE ST BASE 适配 I01:
9.11 tPRCD – PRCD 触发时间 (便携式剩余电流装置)
9.12 P – 功能测试
9.13 EL1 –延长线缆的功能测试
EL1 适配器的连接
➭ 将EL1 适配器接到测试仪器上的 P1探针插座
➭ 将延长线末端的插头连接到测试插座 上。
➭ 将延长线末端的接头插座连接到EL1适 配器处的插头。
连接测试适配器 VL2E and AT3-IIIE
➭ 接线示例请见第 9.17节
9.14 EXTRA – 特殊功能
➭ 选择所需要的测试功能
9.15 使用测试探针P1 及 P2 进行两点测量
SECUTEST ST PRO 及 SECULIFE ST BASE(25) 适配 H01
如果您的被测对象没有适配SECUTEST测试 插座的市电插头或者测试对象是固定安装的, 那么第二根探针与首根组合起来就能进行, 两点测量。双线法测量 RPE, RINS及等效漏 电流测试 。
探针1对探针2的测试是与电源电气隔离的。 因此，在测试探针上是没有电压的。
RPE 测量的接线示例 测量保护等级1类的固定安装装置的保护导 体电阻RPE。

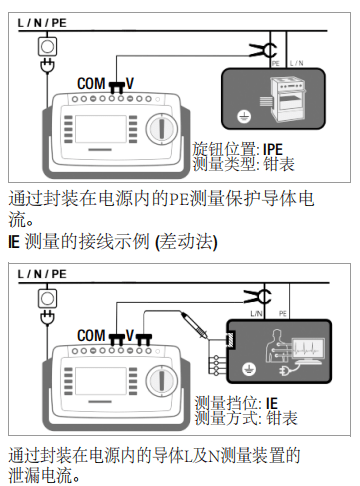

9.16 使用电流钳测量保护等级1类的固定安装被测对象 BASE(25)
仅限SECUTEST ST PRO 及SECULIFE ST
通过封装在电路中的PE来测量测试电流。 只有当测试电流设置为10A交流电时，才能选择该测量类型。 测量IPE的接线示例 (直接法)
9.17 使用测试适配器的测量
差动电流法仅适用于SECUTEST ST PRO 2 对于IPE 及IG: 可使用AT3-IIS 或者AT3-II S32
注意! 有关测试适配器和被测对象的正确连接以及测试序列中的特殊，请考测试适配器的操作说明。
10 标准测试序列
如果会经常运行相同的单个测试序列（一 个接一个，并通过后续生成报告），例如 按照标准中指定的那样，建议使用测试序 列。因为其已按照标准输入了测试序列的 极限值。因此，在基于坏情况评估的测 量期间进行继续/中止评估。如果瞬时测量 值显示为绿色，则它位于标准中指定的极 限值范围内。如果测量值为红色，则不符 合标准中规定的要求。如果测量值显示为 琥珀色，则需要进一步的确认输入。 即使 测试对象有一个项目失败，测试序列也会 中止并且按照所选标准进行的测试也会被判定失败。
10.1 一般步骤
1 使用旋转开关(A1 ... A9)选择所需的测试序列。
2 如果没有选择任何测试对象，请在选择 ID后输入测试对象的ID号，或者通过条形码扫描仪。
3 等同于步骤 2, 使用MEM键激活数据 库视图:
4 使用滚动键选择测试对象
5 点击ESC键返回到测量界面
6 点击 START/STOP 按键开始测试序列
7 右侧显示的是测量值记录符号。 每次按下此键时，将重新启动测量或评估程序（参见第10.2章中的案例B）。
8 通过按下右边所示的键来进行下一 次测量。
9 在测试序列的末尾，您可以导出单个测试步骤的结果列表。
10 如果您想查看详细信息，如单个 测试步骤中的设置，用光标选择所需的测量值，然后按+放大镜键。
11 通过按下-放大镜键，显示器将返回到测试步骤的列表中。
12 按“保存”键保存成功测试序列的结果。
10.2 评估步骤
对于给定测试序列中的某些测试步骤，可 以手动启动评估过程，但所有其他步骤都会自动运行。
案例 A – 含自动触发的评估:
一旦测量值稳定下来，就会自动启 动评估（例如，持续时间为5秒）。 在此期间发生的坏值将被保存， 然后自动切换到下一个测试步骤。
案例 B – 含手动触发的评估:
按下测量值记录符号将开始进行评估 (显示: 0). 。经过一段时间后，将坏值保存在右侧WC（坏情况）：在测量值测量符号中显示数字1，表示首个测量值已保 存。 再次按下测量值记录图标， 重新启动评估过程。如果出现更差的值则使用新的值。
但是，如果此值优于以前的坏值，则 原始值将保留在显示器中。根据要删除保存到剪贴板的最后一个值还是所有 值，按下面所示的符号选择适当次数。 按右边所示的符号进行下一个测试。
10.3 样本测试序列
11单功能测量及测试序列的测试参数
同时适用于单功能测量和测试序列的测量参 数，必须在旋钮位置SETUP中进行设置。
设置 1/3 > 所有测量环境
